MX-Decke : Schnelles Bauen
Wir erarbeiten für unsere Kunden im Zusammenarbeit mit deren Fachplanern ein statisches, normgerechtes Ausführunskonzept. Das Erstellen der Deckenstatik und der Verlegepläne sowie die Ausarbeitung individueller Detaillösungen sind Bestandteil unseres Lieferumfangs.
Die Planung und Bemessung der einzelnen Geschossdecken erfolgt individuell auf Grundlage der uns zu übermittelnden technischen Unterlagen wie Grundrissen, Schnitten, Positionsplänen und statische Berechnungen bzw. Lastenplänen. Dabei können alle konstruktiven Besonderheiten wie Aussparungen, Treppenanschlüsse, Balkone (auch als Kragplatte), Durchlaufträger, deckengleiche Unterzüge planungs- und damit auch ausführungstechnisch berücksichtigt werden. Nichtwinklige Grundrisse, Rundungen und polygonale Bereiche (z.B. Erker) sind mit dem MX-Deckensystem realisierbar.
Damit gewährleistet dieses Deckensystem die uneingeschränkte Anwendung für fast alle erdenklichen Grundrisse bzw. Baukörper. Wir überzeugen Sie gerne davon, dass unsere EURO-MX Decke die oftmals verbreitete Auffassung widerlegt, dass Vollmontageelemente nicht so individuell und flexibel einsetzbar und verwendbar sind wie Halbfertigteil- oder Ortbetondecken. Mit unseren EURO-MX Deckenelementen überspannen wir 5,30 m (MX 20cm) bzw. 5,70 m (MX 24cm). Durch den Einsatz von Trägersystemen oder der Berücksichtigung statischer Durchlaufwirkung kann die Spannweite noch deutlich erhöht werden. Mit unserer MX-MX-Sondereinhängung sind wir in der Lage, auch ungewöhnliche Grundrisse zu verwirklichen.
Features

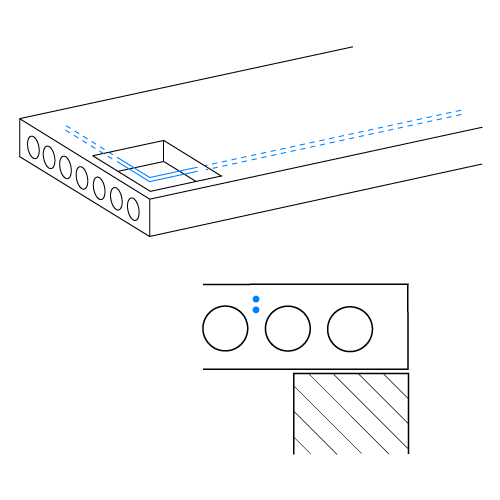

Integrierter Ringanker
Der integrierte Ringanker ist ein in der Decke liegendes horizontales Bauteil, welches Zugkräfte aufnehmen soll, die infolge von äußeren Lasten oder von Verformungsunterschieden entstehen können.
Beim EURO-MX Deckensystem ist es möglich, den Ringanker bereits werkseitig als integrierten Ringanker auszubilden.
Träger
Stahlträger werden verwendet, um zusätzliche Auflagermöglichkeiten zu schaffen. Sie tragen die Last der Fertigteildecken, verteilen diese gleichmäßig und verbinden die einzelnen Segmente. Dadurch wird die Tragfähigkeit der gesamten Deckenkonstruktion erhöht und eine sichere Lastabtragung gewährleistet.
Deckengleiche Stürze
Wenn Stürze deckengleich ausgebildet werden sollen, besteht die Möglichkeit, diese werkseitig bereits zu integrieren.
Alternativ können Stürze aber auch bauseits erstellt werden. Hierzu wird der Sturz nach Einlage der mitgelieferten Sturzbewehrung durch bauseitiges Verschalen und dem Verguss mit Ortbeton ausgebildet.
MX in MX
Die Deckenelementierung bei herausfordernden Grundrissen welche oft z.B. in Treppenhäusern oder Wohn-/Ess-Bereichen zu finden sind, kann mittels MX-in-MX Sondereinhängung realisiert werden.
Dabei wechselt die Spannrichtung eines Deckenelements, welches sich wiederum in ein anderes Element einhängt.
Durchlaufwirkung
Eine Durchlaufwirkung beschreibt bei Betonfertigdecken, wie Lasten gleichmäßig über benachbarte Segmente verteilt werden, was die Stabilität und Tragfähigkeit der gesamten Struktur erhöht. Alle Segmente arbeiten zusammen, um die aufgebrachten Kräfte effektiv aufzunehmen und abzuleiten.
Die Vorteile der MX-Decke
Während bei Ortbeton- oder Elementdecken das Abstützen, das eventuelle Einschalen, das Bewehren und das Betonieren einen nicht unbedeutenden Kosten- und vor allem Zeitfaktor darstellen, entfallen diese Schritte beim Einsatz des EURO-MX Deckensystems und einen Tag nach Verguss der Fugen kann weitergebaut werden. Unter der Decke kann mit dem Innenausbau begonnen werden und über der Decke kann die nächste Etage bzw. das Dach errichtet werden. Die Deckenelemente können meist stützungsfrei montiert werden und lediglich bei größeren Auskratzungen, Ortbetonbereichen und Balkonplatten sind Unterstützungen notwendig. Die Rohbauzeiten können durch den Einsatz des EURO-MX Deckensystem deutlich verringert werden. Die Deckenelemente kommen trocken auf die Baustelle, es verringert sich somit der Wassereintrag in den Baukörper enorm. Das Auf- und Abbauen der Stützen entfällt. Hinsichtlich Nutzlasten, Spannweiten und Brandschutz erfüllt unser Deckensystem ebenfalls die höchsten statischen Anforderungen. Die einzelnen Elemente werden durch das MX-Schlosssystem untereinander kraftschlüssig und enorm schnell verbunden und sind sofort begeh- und belastbar. Ein weiterer Kostenvorteil entsteht für unsere Kunden dadurch, dass wir als Hersteller die gesamte Deckenstatik liefern.
Der integrierte Ringanker
In unserem EURO-MX Deckensystem kann der Ringanker gemäß Zulassung werkseits integriert werden. Die Deckenplatten werden im Mörtelbett verlegt. Die Verbindung zwischen den Elementen erfolgt durch Schraubverbindungen. Aufwendige Schal- und Bewehrungsarbeiten auf der Baustelle entfallen mit diesem System. Nähere Information dazu finden Sie in unserer Informationsbroschüre.
